NK137 архив - Микрофонный усилитель (SC238) (снят с производства 15

декабря 2004 г.)

Высококачественный усилитель предназначен для работы с любым микрофоном с сопротивлением 4...100 кОм.
Наличие независимой регулировки уровня выходного сигнала позволяет использовать предварительный
микрофонный усилитель практически с любым усилителем мощности звуковой частоты.

Технические характеристики:

Диапазон воспроизводимых частот: 20...20000 Гц..
Уровень входного сигнала: 2...40 мВ.
Уровень выходного сигнала: 1,8 В.
Неравномерность АЧХ: 3 дБ.
Сопротивление микрофона: 4...100 кОм.
Напряжение питания: 6...20 В.
Ток потребления, не более: 1 мА.
Размеры печатной платы: 46x22 мм.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой за исключением
резистора Ri;

Внимание! При использовании динамических микрофонов с разным внутренним сопротивлением

установите Ri.

- проверьте правильность монтажа;
- подключите усилитель к источнику питания, соблюдая полярность;
- подключите микрофон к усилителю;
- включите питание.

Правильно собранное устройство в дополнительной настройке не нуждается.

Рекомендации по совместному использованию электронных наборов.

В нашем каталоге Вы можете выбрать подходящий стабилизированный

источник питания

темброблок

усилитель

мощности

индикатор

уровня сигнала.

Мастер КИТ

Тел.: (495) 234-77-66
http://www.masterkit.ru/

Категория

Аудиотехника (усилители)

Сложность

Простые

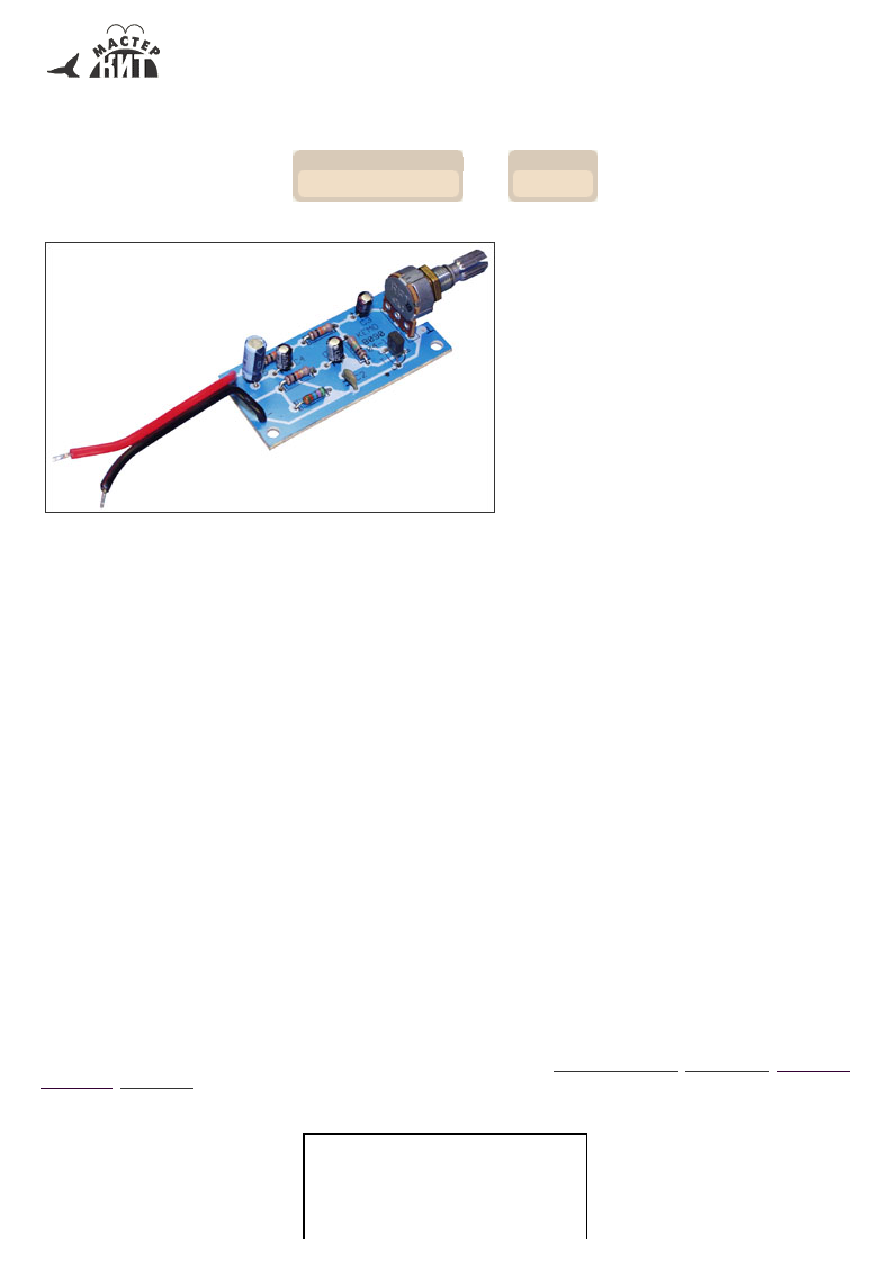

Общий вид набора
